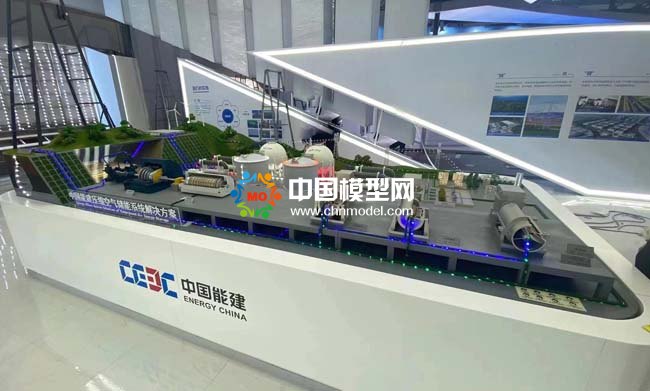

壓縮空氣儲能電站系統沙盤模型
該系統主要由壓縮空氣子系統、膨脹發電子系統、儲換熱子系統、儲氣子系統組成。儲能時，多級壓縮機將空氣壓縮至高壓并儲存至儲氣裝置中，同時壓縮熱通過換熱器回收并儲存在蓄熱介質中。釋能時，壓縮空氣從儲氣裝置中釋放進入多級透平膨脹做功發電，期間，來自蓄熱介質加熱膨脹機進口空氣。
